【 項目挑戰 】

家庭音響、汽車音響、3C耳機的音質高保真效果都離不開良好的音絲排布，如果需要傳送蝰蛇音效，音絲的共面度至關重要。
因為音絲直徑小，并屬于高反光金屬，采用傳統的視覺檢測方式，無法采集到良好的三坐標數據，
2D檢測方式更是無法測量其兩根音絲的段差。
需得到兩根音絲的段差數據，必須采用3D視覺檢測方式，解決因素成像問題后通過圖像處理方式計算音絲段差值。
提供線底部與喇叭交接的位置做焊接

提供線底部與喇叭交接的位置做焊接

音絲段差檢測

音絲距離檢測

【 項目實施 】

采用設備：3D線激光傳感器

方案優勢

1、針對于高度的變化具有很高的識別度，傳統的2D視覺檢測方式無法達到要求。
2、穩定的掃描出我們所需要的位置信息提供給機械手。
3、重復性數據達到：17μm

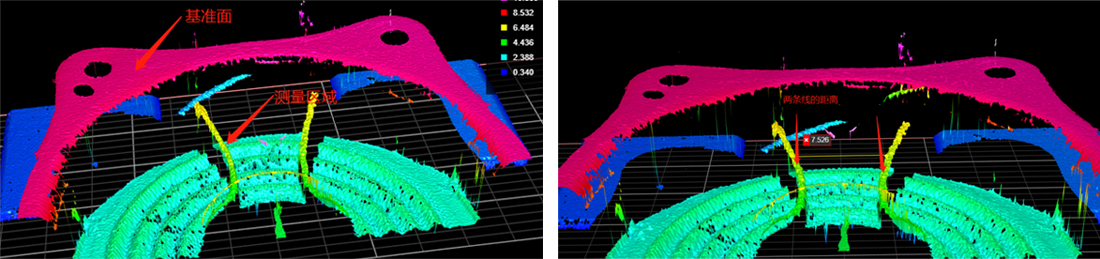

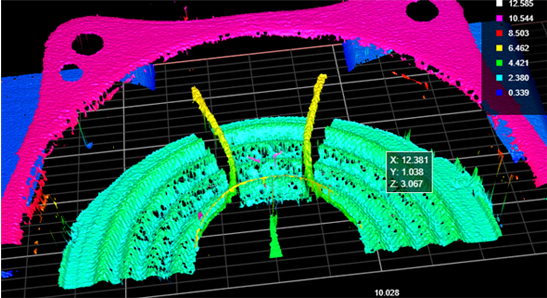

檢測原理

1、通過獲取頂部平面的數據作為參考，計算兩條線上八個點到參考面的段差。
2、通過獲取兩條線的最邊緣點的X軸坐標，計算兩個坐標值的差。
3、提供點云數據，機械手獲取對應信息進行定位焊接。

【 結論 】

3D視覺在喇叭行業的檢測已更加深入，為客戶提高了產品質量并大量降低成本，產品的檢出率高達99%以上，更好的確保了
品質一致性，為客戶帶來了可觀的經濟效益和優質的生產質量。
