【項目挑戰】

在電腦和電視機顯示屏的組裝前需要對屏幕四周進行涂膠，因屏幕和膠水均是透明狀態，傳統的2D視覺檢測方式無法判定缺膠、溢膠、波浪膠等不良。
如果膠水不良會造成顯示屏組裝后出現漏光和粘合不足的情況，直接導致產品出廠不良。

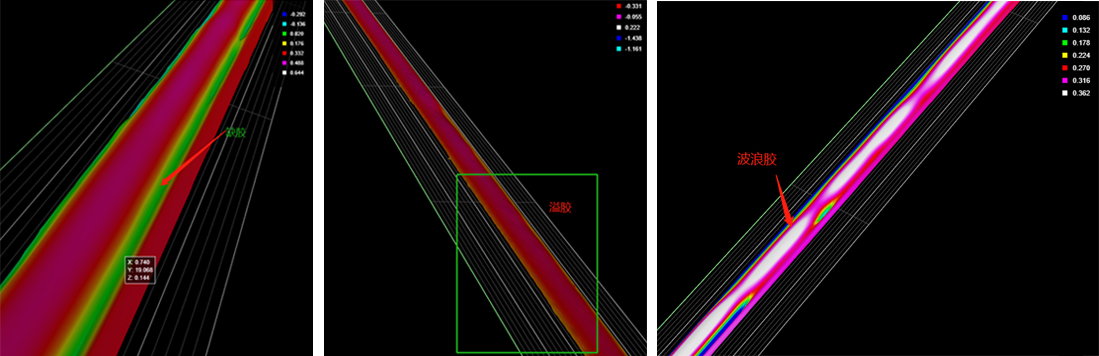

• 缺膠

• 溢膠

• 波浪膠

•

• 厚膠

•

• 【項目實施】

  采用設備：3D線激光傳感器

  方案優勢

  1、3D線激光傳感器不受外界光源的影響，在復雜的場景中能夠得到很好的三坐標數據。
  2、即便是在透明玻璃（顯示屏）上的透明膠水，在有基準面的情況下，輕松計算膠水Z方向數據。
  3、靈活強大的圖像算法軟件，確保產量的情況下輕松實現數據測量。
  4、膠水測量的重復性達到0.006mm




  檢測原理

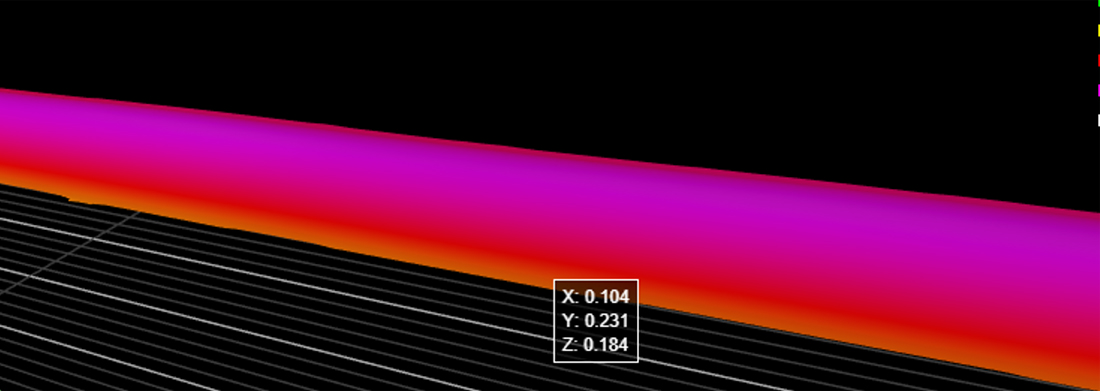

  1、通過掃描獲取屏幕側面點膠前和點膠后的數據，對比后得出膠水厚度數據。
  2、通過厚度和高度信息對波浪膠，缺膠和斷膠進行判斷。
  3、通過寬度信息對溢膠進行判斷。

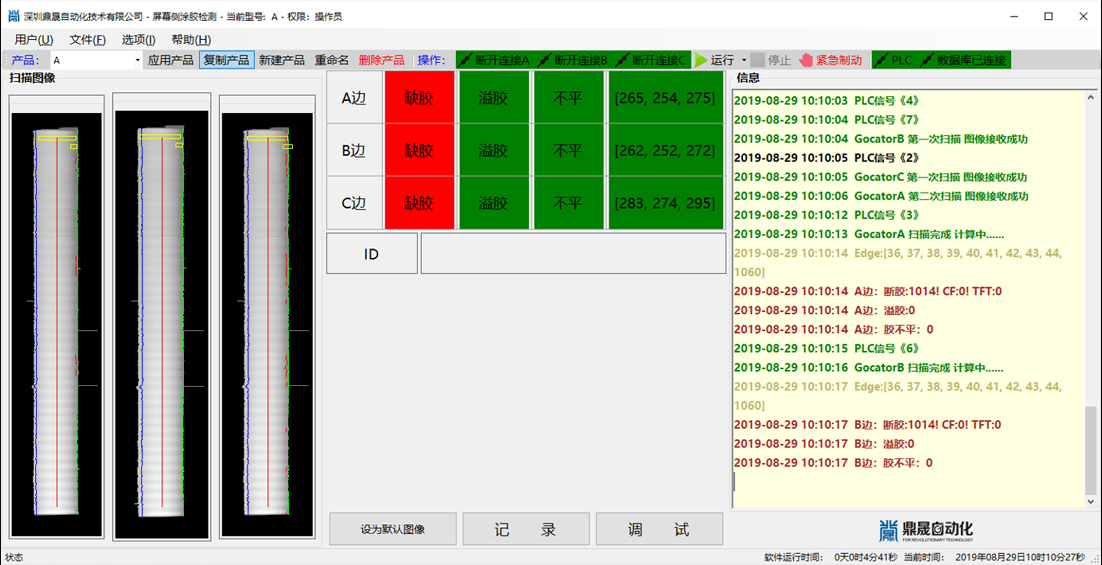

  軟件界面

•

•

  【結論】

  3D視覺智能檢膠系統的應用，為客戶提高了產品質量并大量降低成本，產品的檢出率高達97%以上，更好的確保了品質一致性。
  為客戶帶來了可觀的經濟效益和優質的生產質量。
  鼎晟自動化將不斷推動三維智能傳感技術在工業自動化的發展，精耕市場，將不同精度、不同視野范圍、不同分辨率的
  3D機器視覺檢測方案擴展到更多領域。
